उपयोग किया हुआ बाउर BG26 रोटरी ड्रिलिंग रिग 2017
मुख्य तकनीकी विनिर्देश
| इंजन | कैट/ड्यूज़, लगभग 280–300 किलोवाट |
| संचालन भार | ७५ – ८० टन |
| अधिकतम ड्रिलिंग गहराई | 70 मीटर तक |
| अधिकतम ड्रिलिंग व्यास | 2000 मिमी तक |
| केली बार | 4x या 5x फ्रिक्शन/लॉक करने योग्य केली |
| भीड़ बल | लगभग 200 किलोन्यूटन |
| मुख्य विंच खींचने की शक्ति | लगभग 200 किलोन्यूटन |
| सहायक विंच | लगभग 80 किलोन्यूटन |
| निचला हिस्सा | भारी-भरकम क्रॉलर, विस्तार योग्य ट्रैक्स |
| विरोधी भार | मॉड्यूलर, 25 टन के ब्लॉक |
हाइड्रोलिक प्रणाली
| प्रणाली का प्रकार | लोड-संवेदी हाइड्रोलिक प्रणाली |
| अधिकतम प्रवाह | 2 × 300 लीटर/मिनट |
| अधिकतम दबाव | 350 बार |
आयाम (परिवहन)
| लंबाई | लगभग 17 मीटर |
| चौड़ाई | लगभग 3.0 मीटर |
| ऊँचाई | लगभग 3.4 मीटर |
उपयोग किया हुआ बाउर BG42 रोटरी ड्रिलिंग रिग 2021
तकनीकी डेटा शीट
| उपकरण | रोटरी ड्रिलिंग रिग |
| मॉडल | बाउर बीजी42 (वैल्यूलाइन) |
| निर्माण का वर्ष | 2021.09 |
| निर्माता | बाउर तियानजिन टेक्नोलॉजीज कंपनी लिमिटेड. |
| प्रमाणन | आईएसओ 9001 अनुमोदित, सितंबर 2021 |
मुख्य तकनीकी विनिर्देश
| इंजन | वोल्वो टीएडी 13 |
| रेटेड पावर | 405 किलोवाट @ 1,900 आरपीएम |
| संचालन भार | 140 टन |
| अधिकतम ड्रिलिंग गहराई | 115 मीटर तक |
| अधिकतम ड्रिलिंग व्यास | 3000 मिमी तक |
| केली बार | 4x या 5x फ्रिक्शन/लॉक करने योग्य केली |
| भीड़ बल | लगभग 420 किलोन्यूटन |
| मुख्य विंच खींचने की शक्ति | लगभग 420 किलोन्यूटन |
| सहायक विंच | लगभग 100 किलोन्यूटन |
| निचला हिस्सा | भारी-भरकम क्रॉलर, विस्तार योग्य ट्रैक्स |
| विरोधी भार | मॉड्यूलर, 29.4 टन के ब्लॉक |
| अधिकतम गति | 30 आरपीएम |
हाइड्रोलिक प्रणाली
| प्रणाली का प्रकार | लोड-संवेदी हाइड्रोलिक प्रणाली |
| अधिकतम प्रवाह | 9000 लीटर प्रति मिनट |
| अधिकतम दबाव | 320 बार |
आयाम (परिवहन)
| लंबाई | लगभग 19.5 मीटर |
| चौड़ाई | लगभग 33.8 मीटर |
| ऊँचाई | लगभग 4.78 मीटर |
उपयोग किया हुआ सानी SR155-C10 रोटरी ड्रिलिंग रिग 2023
| श्रेणी | विनिर्देश | मूल्य |
| ड्रिलिंग प्रदर्शन | अधिकतम ड्रिलिंग व्यास | १५०० मिमी |
| ड्रिलिंग प्रदर्शन | अधिकतम ड्रिलिंग गहराई (घर्षण / इंटरलॉकिंग केली) | 56 मी / 44 मी |
| रोटरी ड्राइव | मूल्यांकित आउटपुट टॉर्क | १५५ किलोन्यूटन-मीटर |
| रोटरी ड्राइव | घूर्णन गति की सीमा | 5–35 आरपीएम |
| भीड़ प्रणाली | भीड़ बल (धक्का) | १५५ किलोन्यूटन |
| भीड़ प्रणाली | निष्कर्षण बल (खींच) | 160 किलोन्यूटन |
| भीड़ प्रणाली | स्ट्रोके की लंबाई | ४२०० मिमी |
| मुख्य विंच | उठाने की क्षमता | 160 किलोन्यूटन |
| मुख्य विंच | तार रस्सी का व्यास | 26 मिमी |
| मुख्य विंच | अधिकतम लाइन गति | 80 मी/मिनट |
| सहायक विंच | उठाने की क्षमता | 60 किलोन्यूटन |
| सहायक विंच | तार रस्सी का व्यास | 14 मिमी |
| सहायक विंच | अधिकतम लाइन गति | 75 मी/मिनट |
| मस्तूल / झुकाव | आगे / पीछे झुकाव | 5° / 90° |
| मस्तूल / झुकाव | पार्श्व झुकाव | ±3° |
| इंजन | मॉडल | मिट्सुबिशी D06FRC-TAA |
| इंजन | रेटेड पावर | 147 किलोवाट @ 2100 आरपीएम |
| इंजन | विस्थापन | 6.373 एल |
| इंजन | उत्सर्जन मानक | सीओएम III (चीन चरण III) |
| आयाम / वजन | संचालन भार | 48 टन |
| आयाम / वजन | कुल ऊँचाई | १८,५९० मिमी |
| आयाम / वजन | परिवहन की चौड़ाई | 3100 मिमी |
| आयाम / वजन | परिवहन ऊँचाई | ३२६५ मिमी |
| आयाम / वजन | चेसिस विस्तार की चौड़ाई | ४१०० मिमी |
| आयाम / वजन | चassis की लंबाई | ५९७५ मिमी |
| आयाम / वजन | ट्रैक शू की चौड़ाई | 700 मिमी |
| आयाम / वजन | पूंछ स्विंग त्रिज्या | ३७१५ मिमी |
उपयोग किया हुआ सानी SR285R रोटरी ड्रिलिंग रिग 2018
1. मुख्य प्रदर्शन मापदंड
| अधिकतम आउटपुट टॉर्क | 285 किलोन्यूटन-मीटर |
| अधिकतम ड्रिलिंग व्यास (बिना केसिंग / केसिंग सहित) | 2300 मिमी / 1900 मिमी |
| अधिकतम ड्रिलिंग गहराई (घर्षण केली / इंटर-लॉकिंग केली) | 94 मी / 61 मी |
| संचालन भार | 100,000 किलोग्राम |
| घूर्णन गति सीमा | 5 – 24 आरपीएम |
2. इंजन और हाइड्रोलिक प्रणाली
| इंजन मॉडल | इसुज़ु 6WG1X |
| इंजन शक्ति | 300 किलोवाट @ 1800 आरपीएम |
| विस्थापन | 15.68 एल |
| उत्सर्जन मानक | चीन चरण III / COM III |
3. विंच प्रणाली
| मुख्य विंच उठाने की क्षमता | 330 किलोन्यूटन |
| मुख्य विंच तार की रस्सी का व्यास | 36 मिमी |
| सहायक विंच भार उठाने की क्षमता | 90 किलोन्यूटन |
| सहायक रस्सी का व्यास | 20 मिमी |
4. भीड़ प्रणाली
| भीड़ बल (धक्का / खींच) | 260 किलोन्यूटन / 334 किलोन्यूटन |
| स्ट्राइक ऑफ़ क्राउड सिस्टम | 6000 मिमी |
5. केली बार
मानक विन्यास (2018):| घर्षण केली बार | Φ508 × 6 × 16 / Φ508 × 6 × 17 |
| इंटर-लॉकिंग केली बार | Φ508 × 3 × 15 |
| इंटर-लॉकिंग केली बार (वैकल्पिक) | Φ508 × 4 × 16 / Φ508 × 4 × 17 |
| विस्तारित घर्षण केली बार | अन्य अनुकूलित विकल्प उपलब्ध हैं। |
6. अंडरकैरिज और आयाम
| ट्रैक शू की चौड़ाई | ८०० मिमी |
| चassis की लंबाई | ७४७५ मिमी |
| चेसिस की चौड़ाई (विस्तारित) | ४७४० – ४७६० मिमी |
| झूले का त्रिज्या | ४५३० मिमी |
| कुल ऊँचाई | २५४२३ मिमी |
प्रयुक्त SANY SR360R रोटरी ड्रिलिंग रिग 2020
इंजन
| विनिर्देश | विवरण |
| मॉडल | 6 डब्ल्यूजी1 |
| रेटेड पावर | 300 किलोवाट |
| निर्दिष्ट वोल्टेज | 24 वोल्ट डीसी |
| उत्सर्जन मानक | यूरो स्टेज IIIA (वैकल्पिक टियर 3) |
प्रदर्शन
| विनिर्देश | विवरण |
| अधिकतम आउटपुट टॉर्क | 360 किलोन्यूटन-मीटर |
| घूर्णन गति सीमा | 5 – 27 आरपीएम |
| अधिकतम ड्रिलिंग व्यास | ३००० मिमी |
| अधिकतम ड्रिलिंग गहराई | 94 मी (मानक) / 122 मी (वैकल्पिक) |
| भीड़ बल (धक्का/खींच) | 275 / 335 किलोन्यूटन |
| मुख्य विंच का लाइन पुल | 330 किलोन्यूटन |
| सहायक विंच का लाइन पुल | 90 किलोन्यूटन |
| मुख्य विंच रस्सी का व्यास | 36 मिमी |
| सहायक विंच रस्सी का व्यास | 20 मिमी |
आयाम और वजन
| विनिर्देश | विवरण |
| परिचालन आयाम (लंबाई × चौड़ाई × ऊँचाई) | ९५९५ मिमी × ४७६० मिमी × २६३९५ मिमी |
| संचालन भार | १,०५,००० किलोग्राम |
| परिवहन आयाम (लंबाई × चौड़ाई × ऊँचाई) | १७,३०० मिमी × ३,५०० मिमी × ३,८०० मिमी |
निचला हिस्सा
| विनिर्देश | विवरण |
| क्रॉलर ट्रैक की चौड़ाई | ८०० मिमी |
| ट्रैक शू की चौड़ाई | 800 मिमी (वैकल्पिक 900 मिमी) |
| क्रॉलर की लंबाई | 5,800 मिमी |
| यात्रा की गति | 1.2 किमी/घंटा |
हाइड्रोलिक प्रणाली
| विनिर्देश | विवरण |
| मुख्य पंप प्रवाह दर | 2 × 450 लीटर/मिनट |
| हाइड्रोलिक दबाव | 35 एमपीए |
| हाइड्रोलिक तेल टैंक क्षमता | 1000 ली |
काम करने की परिस्थितियाँ
| विनिर्देश | विवरण |
| उपयुक्त मृदा परतें | मिट्टी, सिल्ट, रेत, बजरी, नरम से मध्यम-कठोर चट्टान (उपयुक्त उपकरणों के साथ) |
| लागू नींव निर्माण | बोर्ड पाइल, डायाफ्राम वॉल, सीएफए पाइल (वैकल्पिक) |

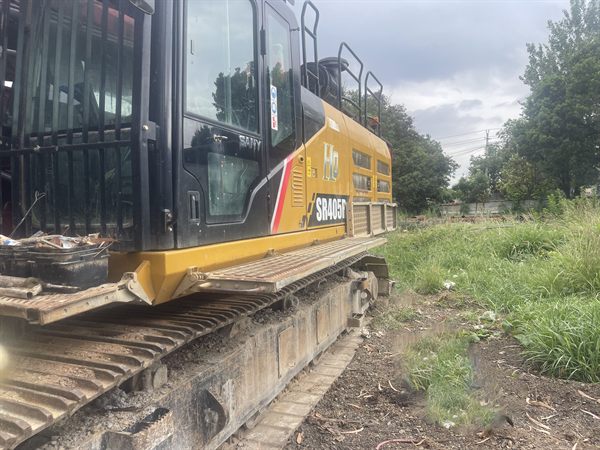

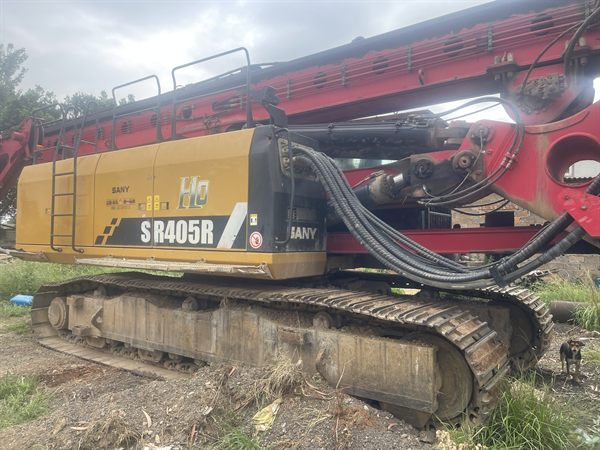

प्रयुक्त SANY SR405R रोटरी ड्रिलिंग रिग 2020
मुख्य तकनीकी विनिर्देश
| अधिकतम पाइल व्यास | 2200 – 2500 मिमी |
| अधिकतम पाइल गहराई | ८७ – १०६ मीटर (केली पर निर्भर) |
| अधिकतम आउटपुट टॉर्क | 405 किलोन्यूटन-मीटर |
| घूर्णन गति | 5 – 25 आरपीएम |
| भीड़ बल (धक्का/खींच) | 340 / 380 किलोन्यूटन |
| भीड़ का स्ट्रोक | 6000 मिमी |
| मुख्य विंच लाइन खिंचाव | 400 किलोन्यूटन |
| मुख्य विंच रस्सी का व्यास | 36 मिमी |
| अधिकतम लाइन गति (मुख्य विंच) | 75 मी/मिनट |
| सहायक विंच लाइन खींचना | 90 – 105 किलोन्यूटन |
| सहायक विंच रस्सी का व्यास | 20 मिमी |
| अधिकतम लाइन गति (सहायक विंच) | 70 मी/मिनट |
मस्तूल और झुकाव
| मस्तूल का झुकाव (आगे/पीछे) | लगभग 4° / 90° या 90° / 15° (संस्करण के आधार पर) |
| मस्तूल झुकाव (पार्श्व) | ±3° |
इंजन
| मॉडल | इसुज़ु 6WG1 |
| शक्ति | 377 किलोवाट @ 1800 आरपीएम |
| विस्थापन | 15.68 एल |
| उत्सर्जन मानक | चीन चरण III / COM III |
चासीस और अंडरकैरिज
| ट्रैक शू की चौड़ाई | ८०० मिमी |
| क्रॉलर की चौड़ाई (संकुचित / विस्तारित) | ३५०० – ४९०० मिमी |
| पूंछ स्विंग त्रिज्या | ४६०० मिमी |
समग्र आयाम
| काम करने की ऊँचाई | 27700 मिमी |
| परिवहन की लंबाई | 20110 मिमी |
| परिवहन चौड़ाई | 3500 मिमी |
| परिवहन ऊँचाई | ३६६० मिमी |
